teleskopický válec TC4053 S, s gulou 5-Stupňový, vrátane objímky, lôžiek a horného ložiska
Obj.číslo:
11463
Popis:
DI NATALE-BERTELLI TC4053 S
| Max. kapacita pri 180 bar 38,4 t |
|
|
|---|---|---|
| Zdvih 2450 mm |
|
|
| LMin. dĺžka 695 mm |
|
|
| Počet fázi 5 | ||
| Typ upevnenia - pripojenie valca Radiálny čap |
|
|
| Typ upevnenia - pripojenie tyče Gula |
|
|
| FV zdialenosť montážneho otvoru k otočnému kohútu 440 mm |
|
|
| Max. pracovný tlak 180 BAR |
|
|
| Kapacita oleja 32,8 l |
|
|
| Priemer fáze 1 88 mm |
|
|
| Priemer fáze 2 107 mm |
|
|
| Priemer fáze 3 126 mm |
|
|
| Priemer fáze 4 145 mm |
|
|
| Priemer fáze 5 165 mm |
|
|
| Max. kapacita 22 t |
|
|
| Max. kapacita - fáze 2 16,1 t |
|
|
| Max. kapacita - fáze 3 22,4 t |
|
|
| Max. kapacita - fáze 4 29,7 t |
|
|
| Max. kapacita - fáze 5 38,4 t |
|
|
| Max. rýchlosť piestu 0,5 m/s |
|
|

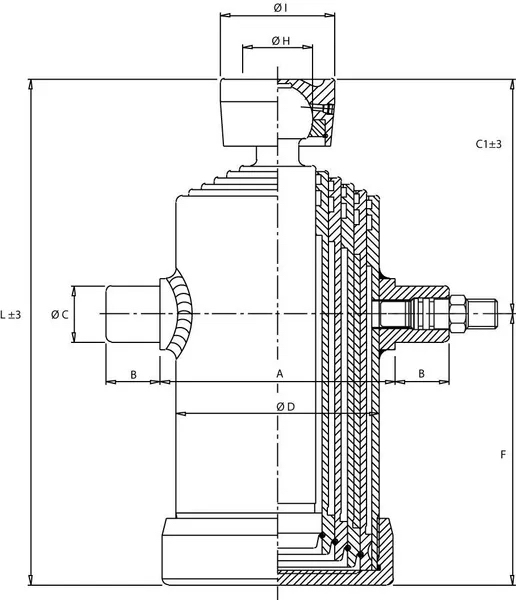

| H Priemer montážneho otvoru - pripojenie tyče 65 mm |
|
|
| Priemer montážneho otvoru - pripojenie valca 45 mm |
|
|
| C Priemer bočnej hriadele 50 mm |
|
|
| D Vonkajší priemer 190 mm |
|
|
| Rozsah povrchovej hrubosti piestu 0.05-0.15 µm |
|
|
| Tvrdosť podle Vickerse (HV) HV5/12=500/550 |
|
|
| AMin. vzdialenosť montážnych otvorov 230 mm |
|
|
| Materiál valca Ocel S355J2+N |
|
|
| Hmotnosť 103,5 kg |
|
|
| IVonkajší priemer montážneho pouzdra 107 mm |
|
|
| Typ závitu pripojenia oleja Metrický |
|
|
| Priemer závitu pripojenia oleja M22 |
|
|
| Rozteč závitu pripojenia oleja 1.50 mm |
|
|
| BDĺžka pripojenia oleja 45 mm |
|
|
| C1Vzdialenosť pripojenia oleja ku koncu tyče 245 mm |
|
|
| Tesniaci materiál Polyuretan |
|
|
| Norma DIN 1629 |
|
|
|
Cena:
na vyžiadanie
