Domov - Fekálne nadstavby a návesy, sklápacie prívesy a návesy - Náves N900, MV2-027 - Katalóg - rám podvozku ND

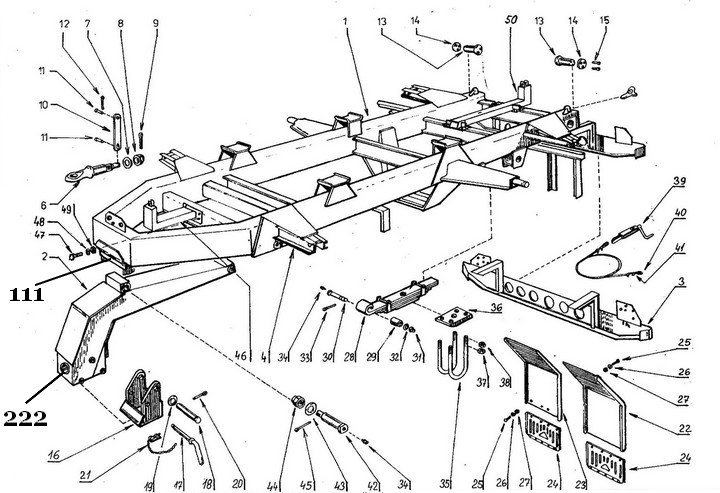

Katalóg - rám podvozku ND
| Pozícia | Názov | Originálne číslo | |
| 1 | rám nosný (úplný rám podvozku) | 0-10-020-28 | |
| 111 | držiak tažnej oje (k privareniu na nosný rám) | ||
| 2 | oj ťažná úplná | 2-10-023-13 | |
| 222 | púzdro oka oje bronzové 62/72x120 | ||
| 3 | nárazník úplný | ||
| 4 | konzola úplná | ||
| 5 | *** | ||
| 6 | oko závesné AGRO závit M36*3 | 4-19-023-02 | |
| 6a | oko závesné AGRO M36x4 s maticou | 4-19-023-02 | |
| 7 | podložka oka | 4-43-101-25 | |
| 8 | matica M36x3 korunková vysoká | ČSN 02 1411 | |
| 8a | matica M36x4 korunková vysoká !!! | ||
| 9 | závlačka 6x60 | ČSN 02 1781 | |
| 10 | pásnica | 4-42-101-04 | |
| 11 | čap s hlavou | ||
| 12 | závlačka 3x18 | ČSN 02 1781 | |
| 13a14 | čap pr.80/100x280 +príložka pr.110x100 | 4-53-101-17+4-43-101-20 | |
| 15 | šroub M8 | ČSN 02 1154 | |
| 16 | pätka oporná (noha odstavná) | 3-19-101-14 | |
| 17 | čap pr.28 zastenie pätky opornej | 3-19-101-16 | |
| 18 | čap pr.20/25x260 odstavné nohy | 4-53-101-16 | |
| 19 | podložka plochá 21 | ||
| 20 | závlačka 4x28 | ČSN 02 1781 | |
| 21 | závlačka úplná | 5-19-101-15 | |
| 22 | blatník ľavý | 3-46-101-06 | |
| 23 | blatník pravý | 3-46-101-07 | |
| 24 | zástera úplná | 4-09-001-10 | |
| 25 | šroub M8x18 | ČSN 02 1301 | |
| 26 | podložka plochá 8,4 | ČSN 02 1740.01 | |
| 27 | matica M8 | ČSN 02 1601.20 | |
| 28 | pero listové N-900 8 list | 2-60-022-01 | |

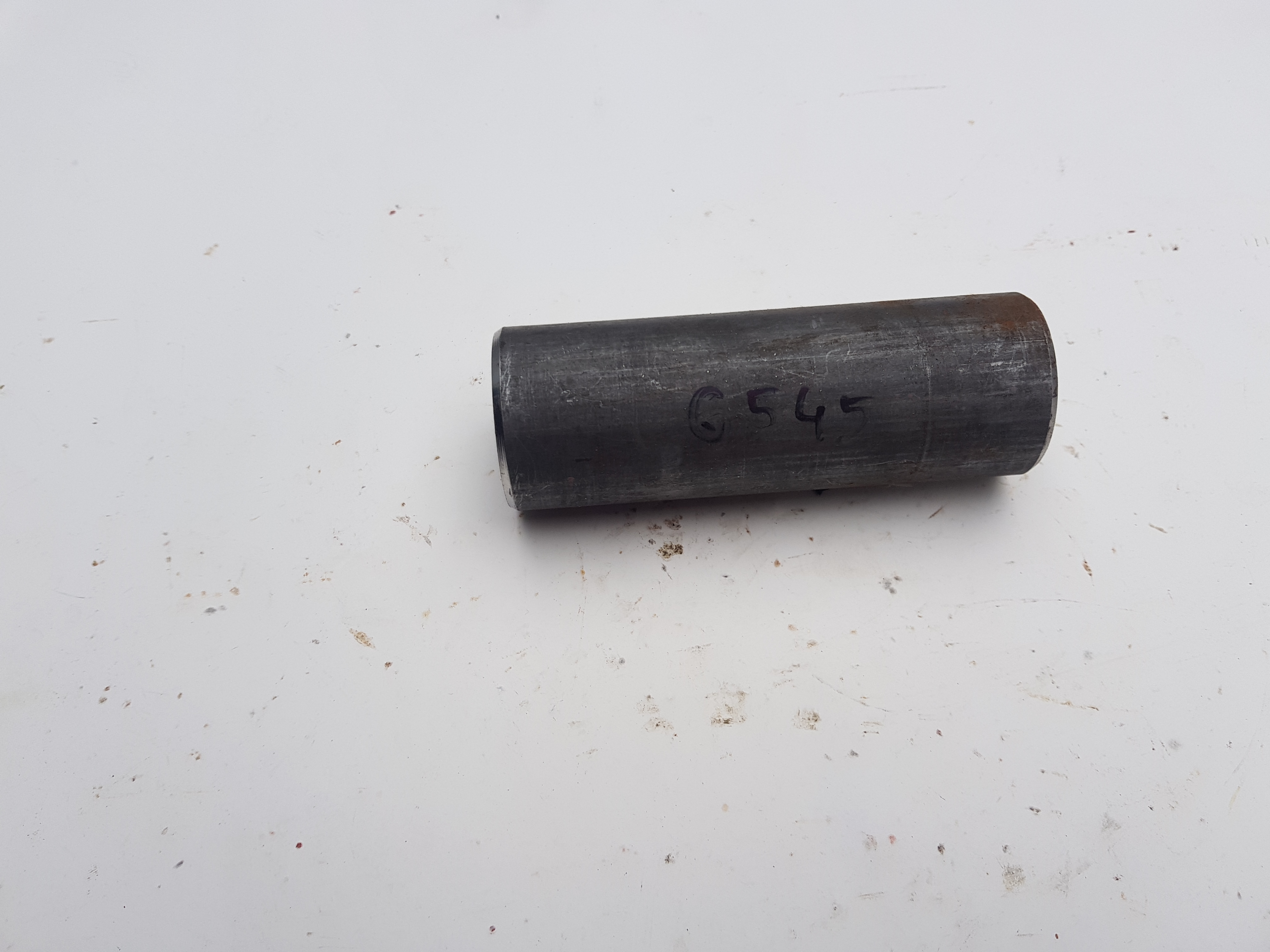

| 29 | púzdro pr.30x35x100 oceľové pera | 5-51-101-06 | |
| 30 | čap pr.30x190 pera | 4-53-101-13 | |
| 31 | matica M24x3 korunková nízká | ČSN 02 1412.10 | |
| 32 | podložka plochá 24 zinkovaná | ČSN 02 1701.0 | |
| 33 | závlačka 5x45 | ČSN 02 1781.00 | |
| 34 | maznica M10x1 rovná | ||
| 35 | trmeň pera | 4-50-101-10 | |
| 36 | deska pera horná PV | 4-43-101-24 | |
| 37 | matica M20 | ČSN 02 1401.00 | |
| 38 | matica M20 nízka | ČSN 02 1403.00 | |
| 39 | brzda ručná pevná | 3-3525-15/01/IV. | |
| 40 | lanko pr.5 .:EN12385-4 6x7-FC 1770 galv:. - metráž | ||
| 41 | svorka lana 5 mm trmínková | DIN 741 | |
| 42 | čap pr.40x270 tažnej oje | 3-53-101-27 | |
| 43 | podložka plochá 30 | DIN 125 | |
| 44 | matica M30x1,5 korunková vysoká čap oje | ČSN 02 1411.00 | |
| 45 | závlačka 6x55 | ČSN 02 1781.01 | |
| 46 | držiak predný | ||
| 47 | šroub M16x330 | ČSN 02 1101 | |
| 48 | podložka plochá 16 | ČSN 02 1740 | |
| 49 | matica M16 | ČSN 02 1401 | |
| 50 | držiak zadný | ||
| 51 | *** | ||
| 52 | šroub M6x16 | ČSN 02 1303.02 | |
| 53 | podložka plochá 6 | ČSN 02 1740.00 | |
| 54 | matica M6 |
ČSN 02 1701.00 |
Nápravy N900,MV2-027 : Náprava 400/140 - A10
Náprava 420/160 - PANAV
Rám podvozku - náhradné diely
